Монтаж VRF и мультисплит-систем
Установка мультизональных VRV и VRF систем
Выполняем профессиональный монтаж VRV и VRF систем для офисов, бизнес-центров, ресторанов, торговых помещений, гостиниц, частных домов и коммерческих объектов. Работаем по проекту, монтируем трассы, внутренние и наружные блоки, автоматику, дренаж, выполняем опрессовку, вакуумирование, заправку фреоном и пусконаладку.
01 Выезд инженера на объект и анализ технических условий
02 Монтаж медных трасс, рефнетов, кабельных линий и дренажа
03 Установка наружных и внутренних блоков VRV / VRF
04 Пусконаладка, проверка герметичности и запуск системы
Мультизональные системы кондиционирования применяются там, где обычной сплит-системы уже мало: нужно обслуживать несколько помещений, этажей или зон с разной тепловой нагрузкой.
Для каких объектов подходят VRV и VRF системы
- Офисы и бизнес-центры
- Рестораны, кафе и торговые помещения
- Медицинские и образовательные учреждения
- Гостиницы, апарт-отели и хостелы
- Частные дома и коттеджи
- Салоны, фитнес-клубы и административные здания
Что входит в монтаж VRV / VRF системы
Что входит в монтаж VRV / VRF системы
Обследование объекта
Изучают план помещений, рассчитывают тепловые нагрузки, подбирают тип и мощность блоков, продумывают трассировку фреоновой магистрали.
Прокладка фреоновых трасс
Монтируем медные трубопроводы, теплоизоляцию, рефнеты и магистрали между наружными и внутренними блоками.
Монтаж кабелей управления и питания
Прокладываем силовые и сигнальные линии, подключаем блоки, пульты, контроллеры и автоматику.
Организация дренажа
Делаем отвод конденсата в канализацию, дренажную магистраль или через помпы при сложной геометрии объекта.
Установка блоков
Монтируем наружные блоки на кровле, фасаде или площадке, а внутренние — по проекту в каждой зоне.
Опрессовка и вакуумирование
Проверяем герметичность системы под давлением, удаляем воздух и влагу из холодильного контура.
Заправка хладагентом и запуск
Заправляем систему расчетным количеством фреона, запускаем оборудование и проверяем работу всех зон.
Преимущества мультизональных систем
Преимущества мультизональных систем
- Один наружный блок может обслуживать множество внутренних блоков
- Индивидуальное управление температурой в разных помещениях
- Подходит для объектов со сложной планировкой
- Экономичное энергопотребление при правильном проектировании
- Скрытая прокладка трасс и аккуратный внешний вид
- Возможность интеграции с вентиляцией и диспетчеризацией
Единичные расценки при расчете стоимости монтажа VRF и мульти зональных систем
*Точный расчет — после анализа проектной документации и выезда инженера на объект.
Вид работ
Монтаж фреоновой магистрали (медь, пайка, изоляция)
от 2 500 руб. / 1 м
Установка внутреннего блока (кассетный/канальный/настенный)
от 8 000 руб. / 1 шт.
Монтаж наружного блока (до 20 кВт)
от 25 000 руб. / 1 шт.
Пусконаладочные работы
от 30 000 руб. / объект
Почему монтаж VRF нельзя делать «на глаз»
VRV и VRF система — это не обычный кондиционер, а инженерная система с расчетом длин трасс, перепадов высот, количества хладагента, диаметра труб, рефнетов, дренажа и автоматики. Ошибка на этапе монтажа может привести к утечкам, падению производительности, ошибкам блоков и дорогому ремонту. Поэтому сначала инженерный расчет, потом монтаж. Не наоборот.
Вопросы по монтажу VRV / VRF
Чем VRV отличается от VRF?
По сути это близкие по принципу мультизональные системы. VRV — фирменное обозначение Daikin, VRF — общее название технологии с переменным расходом хладагента.
Можно ли установить VRF систему в частный дом?
Да, особенно если в доме несколько комнат, этажей или есть повышенные требования к комфорту, тишине и скрытому размещению оборудования.
Когда лучше выполнять монтаж?
Оптимально — на этапе ремонта или строительства, пока есть доступ к потолкам, стенам, шахтам и инженерным коммуникациям.
Нужен ли проект?
Для VRV / VRF систем проект крайне желателен. Он снижает риск ошибок по трассам, мощности, дренажу, электрике и количеству хладагента.
Кейсы выполненных проектов
За последние годы мы реализовали десятки проектов по монтажу VRF систем, кондиционеров и бризеров для коммерческих и частных объектов в Москве и Московской области. Ниже представлены некоторые из них.
Монтаж VRF системы в офисном центре
- ✔ Площадь объекта: 2 850 м²
- ✔ Внутренних блоков: 47
- ✔ Наружных блоков: 10
- ✔ Срок монтажа: 18 дней
- ✔ Выполнены пусконаладочные работы
Монтаж VRV системы в гостинице
✔ Площадь объекта: 4 300 м²
✔ Более 70 внутренних блоков
✔ Централизованное управление
✔ Интеграция с вентиляцией
✔ Сдача объекта "под ключ"
VRF система для загородного дома
✔ Площадь: 620 м²
✔ Канальные и настенные блоки
✔ Полностью скрытый монтаж
✔ Управление через смартфон
✔ Срок выполнения: 8 дней
Обслуживание кондиционеров в офисе
✔ Количество блоков: 18
✔ Чистка фильтров и теплообменников
✔ Проверка дренажной системы
✔ Диагностика давления фреона
✔ Срок работ: 3 дня
Техническое обслуживание в ресторане
✔ Обслужено: 12 сплит-систем
✔ Антибактериальная обработка
✔ Чистка внутренних блоков
✔ Проверка шума и вибрации
✔ Работы выполнены без остановки объекта
Ремонт кондиционера на складе
- ✔ Кассетная сплит-система
- ✔ Чистка испарителя и фильтров
- ✔ Дозаправка фреоном
- ✔ Поиск и пайка утечки
- ✔ Время работ: 60–90 минут
Разовое сервисное обслуживание в квартире
- ✔ Настенная сплит-система
- ✔ Чистка испарителя и фильтров
- ✔ Проверка температуры на выходе
- ✔ Обработка от запаха и бактерий
- ✔ Время работ: 60–90 минут
Абонентское обслуживание кондиционера
Количество блоков: 18
✔ Чистка фильтров и теплообменников
✔ Проверка дренажной системы
✔ Дозаправка фреоном
✔ Срок работ: 3 дня
Сервисное обслуживание кондиционера в ТЦ
✔ Обслужено: 18 сплит-систем
✔ Антибактериальная обработка
✔ Чистка внутренних и внешних блоков
✔ Проверка давления и узлов
✔ Работы выполнены без остановки объекта
Монтаж бризера после ремонта
Клиенту требовался постоянный приток свежего воздуха без открывания окон. Работы выполнялись в комнате с готовой отделкой, поэтому главным условием была чистота монтажа.
Что сделали:
- Подобрали место установки на наружной стене.
- Выполнили разметку под бризер и воздуховод.
- Провели алмазное бурение с пылеудалением.
- Установили воздуховод и наружную решётку.
- Загерметизировали проход через стену.
- Подключили и проверили работу бризера.
Результат: свежий очищенный воздух без сквозняков, шума с улицы и повреждения ремонта.
Установка бризера для чистого воздуха
В детской комнате было душно при закрытых окнах, а проветривание создавало сквозняк. Нужно было организовать стабильный приток воздуха с фильтрацией.
Что сделали:
- Проверили удобство размещения устройства.
- Учли расположение кровати, мебели и розеток.
- Аккуратно пробурили отверстие в наружной стене.
- Смонтировали приточный канал.
- Установили декоративную наружную решётку.
- Настроили режимы подачи воздуха.
Результат: в комнате стало легче дышать, а окна можно держать закрытыми даже ночью.
Установка бризера для аллергиков
Задача была защитить квартиру от уличных аллергенов, таких как пыльца и пыль, не открывая окна
💡 На что еще обратить внимание
Отличие бризера от очистителя: Очиститель просто гоняет один и тот же воздух по кругу в комнате, а бризер забирает свежий воздух с улицы и фильтрует его . Для аллергиков критически важно, чтобы в помещение поступал чистый свежий воздух, а не отработанный.
Результат: Профессиональный монтаж за 2 часа. Бурение аккуратное, монтаж под ключ, результат понятный.
Монтаж бризера в офисе в переговорной
В переговорной быстро становилось душно во время встреч. Требовалось установить приточную систему без сложной разводки вентиляции и долгого простоя помещения.
Что сделали:
- Согласовали место установки с учётом рабочих зон.
- Выполнили бурение капитальной стены.
- Установили воздуховод с теплоизоляцией.
- Провели герметизацию монтажного узла.
- Закрепили бризер на стене.
- Проверили производительность и уровень шума.
Результат: переговорная получила постоянный приток свежего воздуха без реконструкции вентиляции.
Монтаж бризера для защиты от шума и пыли в кухне-гостиной
Квартира расположена рядом с оживлённой дорогой. При открытых окнах в помещение попадала пыль, шум и запахи с улицы. Клиенту нужно было обеспечить приток свежего воздуха без постоянного проветривания.
Что сделали:
- Определили оптимальное место установки рядом с наружной стеной.
- Проверили расположение мебели, штор и розеток.
- Выполнили бурение отверстия под воздуховод.
- Установили приточный канал и наружную решётку.
- Загерметизировали проход через стену.
- Проверили работу бризера на разных режимах.
Результат: в квартире появился свежий очищенный воздух без шума и грязи с улицы и необходимости открывать окна.
Установка бризера в спальне
В отопительный период батареи сильно сушат воздух. С открытыми окнами зимой не комфортно. Требовалось установить бризер аккуратно, чтобы устройство не выбивалось из интерьера.
Что сделали:
- Подобрали место установки с учётом дизайна помещения.
- Разметили стену под корпус бризера.
- Выполнили алмазное бурение с подключением пылеудаления.
- Установили воздуховод с плотной посадкой.
- Смонтировали наружную вентиляционную решётку.
- Подключили устройство и объяснили клиенту управление.
Результат: помещение получило стабильный приток воздуха даже в морозы, а бризер аккуратно вписался в интерьер. Установили компактную приточную систему без прокладки сложных воздуховодов.
Установка настенного кондиционера в офисе
Установка настенного кондиционера в офисе
Установка настенного кондиционера Daikin в офисе
Установка настенного кондиционера Daikin в офисе
Установка настенных кондиционеров в магазине
Установка настенных кондиционеров в магазине
Поставку, монтаж и ввод в эксплуатацию системы кондиционирования для ФГБУ «НМИЦ онкологии им. Н. Н. Блохина» Минздрава России.
ООО «Строй Монтаж» поставило, установило и ввело в эксплуатацию 8 кассетных сплит-систем Royal Clima общей холодопроизводительностью 70,32 кВт. На объекте выполнены монтаж внутренних и наружных блоков, устройство кровельных рам, прокладка коммуникаций, установка дренажных помп, электрической защиты и системы ротации и резервирования.
Подробнее →
Проектирование систем кондиционирования и вентиляции
Схема установки систем кондиционирования

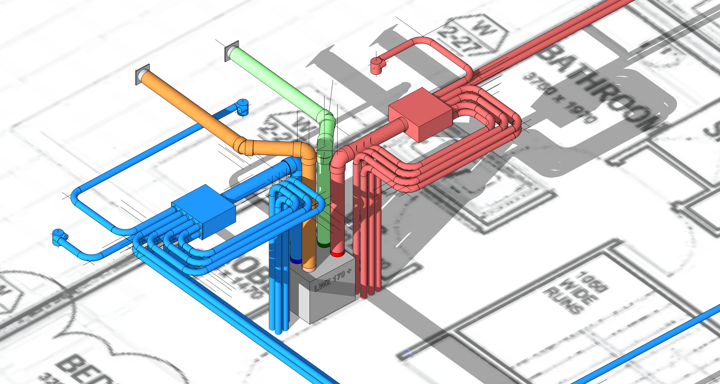

Проект системы вентиляции
